1、用長柱壓力試驗機校驗
壓力試驗機的精度不得低于±2%。校驗時，應采取被動校驗法，即在校驗時用千斤頂頂試驗機，這樣活塞運行方向、摩阻力的方向與實際工作時相同，校驗比較準確。
在進行被動校驗時，壓力機本身也有摩阻力，并且與正常使用時相反，所以，試驗機表盤讀數反映的也不是千斤頂?shù)膶嶋H作用力。因此用被動法校驗千斤頂時，必須事先用具有足夠噸位的標準測力計對試驗機進行被動標定，以確定試驗機的表盤讀數值。標定后在校驗千斤頂時，就可以從試驗機表盤上直接讀出千斤頂?shù)膶嶋H作用力以及油壓表的準確讀數。用壓力試驗機校驗的步驟如下：
①千斤頂就位
當校驗穿心式千斤頂時，將千斤頂放在試驗機臺面上，千斤頂活塞面或撐套與試驗機壓板緊密接觸，并使千斤頂與試驗機的受力中心線重合。
②校驗千斤頂
開動油泵，千斤頂進油，使活塞上升，頂試驗機壓板。在千斤頂頂試驗機且使荷載平緩增加的過程中，自零位到大噸位，將試驗機被動標定的結果逐點標記到千斤頂?shù)挠蛪罕砩?，標定點應均勻分布在整個測量范圍內，且不少于5點。當采用小二乘法回歸分析千斤頂?shù)臉硕ㄔ囼灂r需要10~20點。各標定點重復標定3次，取平均值，并且只測讀進程，不測讀回程
2、用標準測力計校驗
檢定條件：檢定在(5一35) 9C溫度下進行。應變式標準測力儀:準確度不低于0.5級。
配套設備:立式穩固的門式框架或張力桿，其承力機構在大負荷下應無明顯的變形。
加力條件：測力儀的安裝應確保其受力軸線和千斤頂?shù)募恿S線相重合。千斤頂帶有上承壓墊。測力儀與千斤頂?shù)慕佑|面平滑，無銹蝕和雜物。
用水銀壓力計、測力環、彈簧拉力計等標準測力計檢驗千斤頂，是一種簡便可靠的方法。

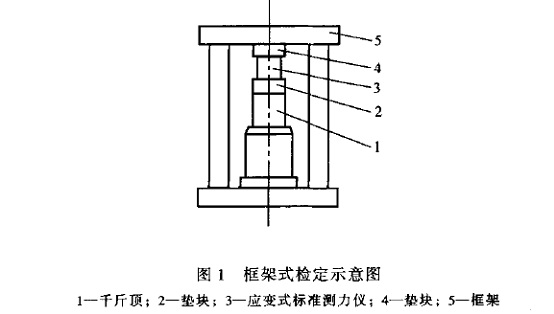

框架式檢定。千斤頂安裝調整成工作狀態，將千斤頂安放在檢定框架底座中間，與應變式標準測力儀串接。使千斤頂、應變式標準測力儀與檢定框架對中，且符合加力條件的要求。千斤頂與應變式標準測力儀之間，可根據需要放置墊塊，調整空間高度，使千斤頂活塞伸出量接近工作狀態，如圖1

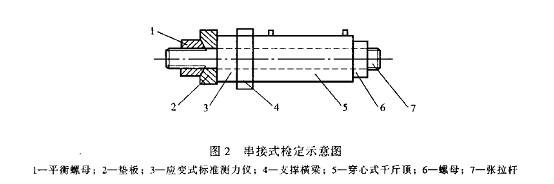

串接式檢定。千斤頂與應變式標準測力儀串接在張拉桿上，調整三者在同一軸線后進行檢定，如圖2。
啟動油泵將千斤頂加荷到大力值，預壓兩次。
檢定示值，校驗時，開動油泵，千斤頂進油，活塞桿推出，頂測力計，加載速度小于3kN/s。當千斤頂壓力表達到一定讀數P1時， 立即讀出測力計相應的讀數T1，同樣可得P2、T2、；P3、T3；……，此時T1、T2、T3、……,即為相應于壓力表讀數為P1、P2、P3……時的實際作用力。將測得的各值繪成曲線。實際使用時。即可由此曲線找出要求的T值和相應的P值。
壓力表應分級標定，級差不大于加載大值的10%，應均勻分布。
從初始點開始，驅動千斤頂主動加壓，按遞增順序施加力，直到額定力值后退回到初始點。示值檢定時施加試驗力應平穩，加到檢定點前應緩慢施加，便于準確讀數。重復測量3次。
|
